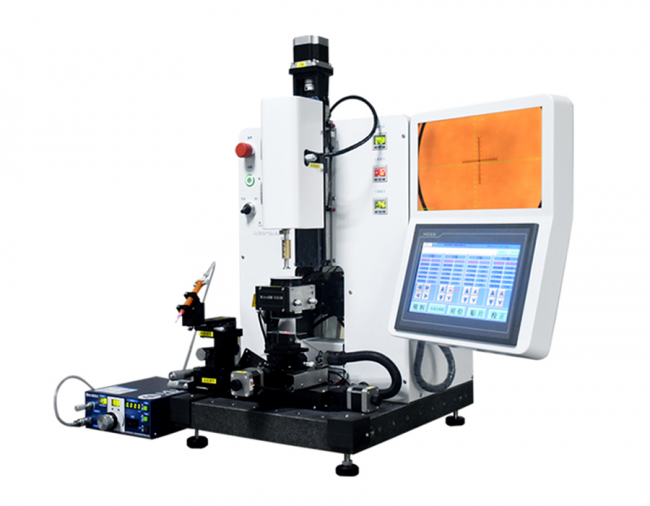

微组MicroASM M-10S 微组装键合机

        M-S平台是一款手动-半自动微组装系统。基于该平台开发出M5S/M10S/M20S三款不同精度定位的机型。搭配吸嘴加热模块、激光加热模块、UV点胶及固化模块、热氮保护气体模块、基底预热模块、过程监控模块、

芯片倒装焊接模块。

       配合激光焊接模块可完成mini LED柔性电路板返修、大型医疗设备（核心成像模块组装）、光器件（激光器LD钯条组装、VCSEL、PD、LENS等组装）、半导体（ MEMS器件、射频器件、微波器件和混合电

路）。

      该系列产品性能稳定，性价比高，操作方便，尤其适合对生产效率要求不高，对精度要求高的科学研究所和院校实验室等。

关键参数：

工作方式   桌面式手动-半自动          Z轴行程    150mm

工作范围  15*80（可定制）             T轴行程    手动

器件尺寸范围  0.1~30mm                 XY轴解析度   1μ

综合贴装精度  ±5μ   3σ                    Z轴解析度      3μ

XY驱动形式 步进电机+滚珠丝杆       T轴解析度  0.05°（手调）

键合力控制  20-1000g                      照明系统     白色/黄色环形光源

过程监控系统   可测量长度、面积

产品优势：

· 离线式手动-半自动运行，操作方便性价比高

· 具备工艺的高重复性和应用灵活性

· 根据客户需求量身定制功能模块和开发工艺

· 实时的观察和反馈大大缩短了工艺开发时间

· 快速实现将研发工艺转换到生产工艺,保证可靠结果

· 人机友好界面操作方便，编程简单

· 可控制所有工艺相关参数：压力、温度、时间、功率、光源和图像、以及工艺环境等

应用领域

· MEMS封装

· 倒装芯片键合

· 正装芯片键合

· 激光二极管激光巴条焊接

· 光模块封装

· 传感器封装

· Mini LED贴装

相关工艺：

· 激光加热

· 胶粘工艺

· 固化 (紫外线、温度)

· 共晶焊\金锡、铟

· 激光巴条封装

· 热压

· 晶圆级高精度粘片
